Recuerdo haber sufrido algún dolor de cabeza cuando mi DC10 plus compartía IRQ nada más y nada menos que con la placa de sonido. Este tipo de combinaciones me parece que están destinadas al crash. Recomiendo la soledad o de no ser posible, sharear con el módem, el USB o algo así.

Hasta hace relativamente poco tiempo (abril 2007) utilizaba la placa exclusivamente bajo Windows98SE, debido a que originalmente los drivers provistos por el fabricante solo soportaban dicho sistema operativo además de Windows NT. No obstante existe, al menos, un driver [DC10 Driver version 2.1] que funciona con Windows 2000/Xp. Este driver se puede hallar en el CD de Pinnacle Studio 8. Bajo estos operativos modernos se utiliza una nueva arquitectura de driver (llamada Windows Driver Model, WDM) la cual, según pude leer en internet, tiene problemas con este hardware en particular. Sin embargo no toda la culpa es aquí de Windows; parece ser que Pinnacle jamás se preocupó por lanzar un driver apropiado para la plataforma 2000/Xp, entonces aquel que quisiese trabajar seriamente con la placa ha quedado atado a Windows 98 (o en su defecto NT).

Dado que en mi PC coexisten dos Windows98SE, un SuSE Linux y un Xp, tuve ocasión de comprobar que la placa se ha podido instalar sin error bajo XP utilizando el susodicho driver; incluso he capturado utilizando VirtualDub 1.6.16 donde pude constatar que la placa es reconocida bajo el menú "devices" como: Pinnacle DCxx MJPEG Capture Filter (DirectShow), lo cual indica a todas vistas que está utilizando esta nueva arquitectura y no la nativa de la placa Video For Windows. Realicé capturas desde VHS sin problemas pero noté un pobre desempeño del display en el preview; en efecto solo eran mostrados algunos frames, y el porcentaje de uso de CPU durante la captura era bastante elevado. Esto indicaría que se está realizando una emulación de la nueva arquitectura por encima de la vieja mediante software, lo cual requiere ingente uso del procesador. A modo de comparaciín téngase presente que para capturar en Windows 98 lo usual, en VirtualDub, es tener usos de CPU del orden del 5 %, mientras que en Xp obtuve usos de 50 %.

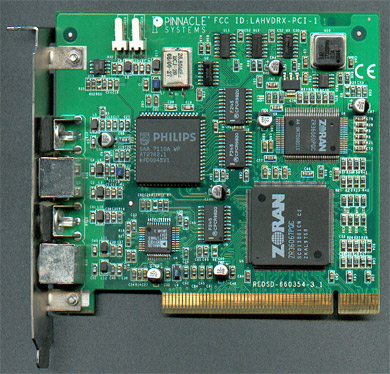

	Esta es mi MiroDC10 +. No es una foto sacada de internet, es realmente mi placa escaneada.
Mi filosofía a este respecto ha sido sencilla: si anda bien en Windows 98 y hay tanto trabajo de video para realizar, entonces: ¿por qué demonios voy a intentar hacerla funcionar bajo 2000/Xp?. Bueno, para ser franco, actualmente hay un par de razones que pueden justificar el intento. La primera tiene que ver con la posibilidad de grabar en disco archivos de más de 4 GB de longitud bajo el formato NTFS (formato que no soporta Windows 98 pero que sí lo hacen 2000/Xp) y la segunda con la nueva arquitectura WDM (la cual justamente viene a reemplazar Video For Windows) que, según pude leer en algún lugar, llega a proveer más opciones de acceso al hardware. Sin embargo, y por ahora la balanza no se inclina hacia una u otra solución, por lo menos hasta que no lleve a cabo más pruebas.

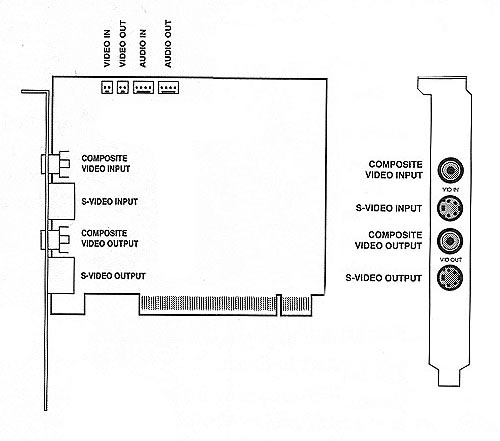

Esta vista esquemática presenta el pinout de los conectores de entrada y salida.

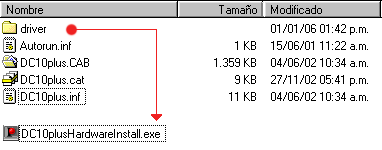

A nivel ilustrativo presento sobre estas líneas una captura del detalle de los archivos mínimos necesarios para instalar la placa bajo Windows 2000/XP. Estos archivos pueden encontrarse en el cd de Pinnacle Studio 8. Para aquel que solo necesite instalar la placa, y no requiera el software de Pinnacle, puedo hacerle llegar por mail el driver (ocupa unos 7 megabytes de espacio). Obviamente este driver también trabaja con Windows 98.

Conversión a DC-30

Existe la posibilidad de engañar al sistema operativo para que tome a la DC-10+ como una DC-30, el siguiente modelo en editoras análogas de la línea Pinnacle. Dicha placa es en realidad una DC-10+ con mínimas diferencias, pero se suministra con un software mejorado que incluye un códec MJPEG de calidad broadcast. Entonces la gracia real de esta pantomima es utilizar el driver avanzado con nuestra DC-10+. La información del procedimiento junto con el soft necesario se halla en el siguiente sitio:

INSTALACION AVANZADA DE UNA PINNACLE DC10+

Merece destacar que este procedimiento es válido solamente para Windows 98SE/Me. Para Windows 2000/XP este sitio provee un link para obtener los drivers necesarios para que la placa funcione, sin necesidad de tener el Pinnacle Studio 7/8. Más información puede hallarse en el siguiente thread del foro ClubPremiere:

convertir miro dc10 en miro dc30

No he tenido oportunidad (ni demasiada curiosidad, al menos por el momento) de probar este procedimiento en mi hardware. Por dicha razón no puedo garantizar su funcionamiento. Sin embargo había escuchado y leído por alguna parte que se ofrecía este servicio de conversión a DC-30 para las DC-10Plus por una suma no del todo módica.

Troubleshooting

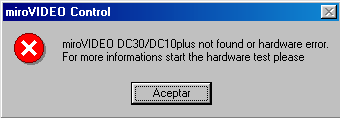

# 1 - MiroVideo DC10Plus not found or hardware error (Windows 98): he sufrido y sufro, de vez en cuando, este problema que persiste por más que he reinstalado los drivers. En forma general un restart de la PC lo soluciona. Sin embargo he descubierto que hay un modo más rápido: alcanza con cerrar la sesión del usuario actual y volver a iniciarla.

En ocasiones parece no funcionar ni siquiera el restart y entonces apago los equipos directamente conectados a la placa (en mi caso una VCR y un trascoder PAL-B / PAL-N) y funciona.

Características Técnicas

Procesador: ZORAN ZR36060

Potencia Consumida: 4 Watt (stand by), 7 Watt (en operación)

Standards de TV: NTSC, PAL-B

Color: representación interna YUV 4:2:2 (24 bit RGB)

Entradas de video: 1 x S-Video (Y/C, 1.0 Vpp/0,3 Vpp) [externa]
                             1 x Composite (RCA; 1.0 Vpp) [externa]
                             1 x Composite 2 pin connector (RCA;1.0 Vpp)
                                        [interna; pinout: 1-composite,2-ground]

Salidas de video: 1 x S-Video (Y/C, 1.0 Vpp/0,3 Vpp) [externa]
                           1 x Composite (RCA; 1.0 Vpp) [externa]
                           1 x Composite 2 pin connector (RCA;1.0 Vpp)
                                      [interna; pinout: 1- composite,2-ground]
